干货|传感器的主要分类
时间: 2020-09-16作者:安服优

传感器是一种能把物理量或化学量转变成便于利用的电信号的器件。国际电工委员会(IEC:International Electrotechnical Committee)的定义为:“传感器是测量系统中的一种前置部件,它将输入变量转换成可供测量的信号”。按照Gopel等的说法是:“传感器是包括承载体和电路连接的敏感元件”,而“传感器系统则是组合有某种信息处理(模拟或数字)能力的系统”;
那么根据不分的应用需求和场景,传感器的分类也是相当复杂多样。

开发板

1.按用途

压力敏和力敏传感器位置传感器、液位传感器、能耗传感器、速度传感器、加速度传感器、射线辐射传感器、热敏传感器。

开发板

2.按原理

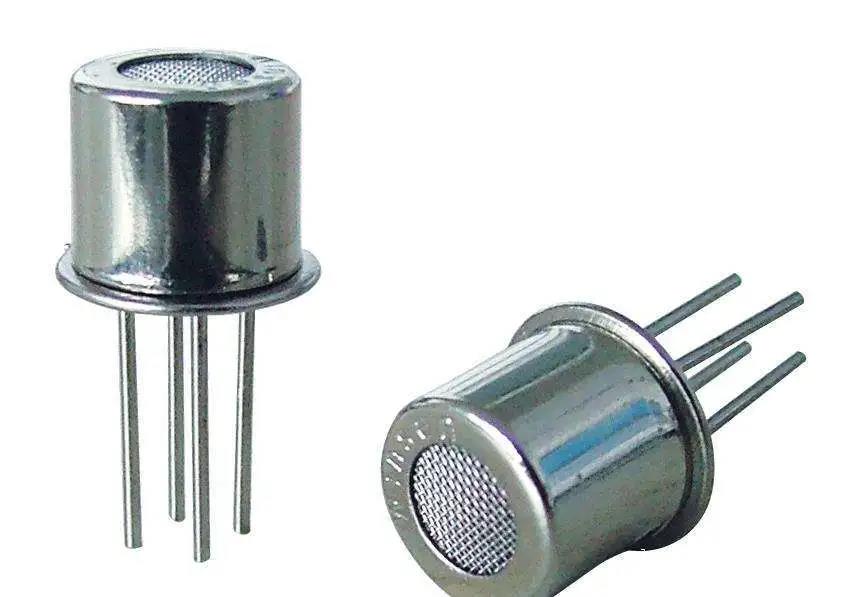

振动传感器、湿敏传感器、磁敏传感器、气敏传感器、真空度传感器、生物传感器等。

3.输出信号

开发板



模拟传感器:将被测量的非电学量转换成模拟电信号。

数字传感器:将被测量的非电学量转换成数字输出信号(包括直接和间接转换)。

膺数字传感器:将被测量的信号量转换成频率信号或短周期信号的输出(包括直接或间接转换)。

开关传感器:当一个被测量的信号达到某个特定的阈值时,传感器相应地输出一个设定的低电平或高电平信号。

4.按其制造工艺

开发板



集成传感器:是用标准的生产硅基半导体集成电路的工艺技术制造的。通常还将用于初步处理被测信号的部分电路也集成在同一芯片上。

薄膜传感器:则是通过沉积在介质衬底(基板)上的,相应敏感材料的薄膜形成的。使用混合工艺时,同样可将部分电路制造在此基板上。

厚膜传感器:是利用相应材料的浆料,涂覆在陶瓷基片上制成的,基片通常是Al2O3制成的,然后进行热处理,使厚膜成形。

陶瓷传感器:采用标准的陶瓷工艺或其某种变种工艺(溶胶、凝胶等)生产。完成适当的预备性操作之后,已成形的元件在高温中进行烧结。

厚膜和陶瓷传感器这二种工艺之间有许多共同特性,在某些方面,可以认为厚膜工艺是陶瓷工艺的一种变型。每种工艺技术都有自己的优点和不足。由于研究、开发和生产所需的资本投入较低,以及传感器参数的高稳定性等原因,采用陶瓷和厚膜传感器比较合理。

5.按测量目

物理型传感器:是利用被测量物质的某些物理性质发生明显变化的特性制成的。

化学型传感器:是利用能把化学物质的成分、浓度等化学量转化成电学量的敏感元件制成的。

生物型传感器:是利用各种生物或生物物质的特性做成的,用以检测与识别生物体内化学成分的传感器。

6.按其构成

基本型传感器:是一种最基本的单个变换装置。

组合型传感器:是由不同单个变换装置组合而构成的传感器。

应用型传感器:是基本型传感器或组合型传感器与其他机构组合而构成的传感器。

7.按作用形式

开发板



按作用形式可分为主动型和被动型传感器。

主动型传感器又有作用型和反作用型,此种传感器对被测对象能发出一定探测信号,能检测探测信号在被测对象中所产生的变化,或者由探测信号在被测对象中产生某种效应而形成信号。检测探测信号变化方式的称为作用型,检测产生响应而形成信号方式的称为反作用型。雷达与无线电频率范围探测器是作用型实例,而光声效应分析装置与激光分析器是反作用型实例。

通常根据其基本感知功能又分为热敏元件、光敏元件、气敏元件、力敏元件、磁敏元件、湿敏元件、声敏元件、放射线敏感元件、色敏元件和味敏元件等十大类。

传感器的特点包括:微型化、数字化、智能化、多功能化、系统化、网络化。它是实现自动检测和自动控制的首要环节。



开发板



传感器的存在和发展,让物体有了触觉、味觉和嗅觉等感官,让物体慢慢变得活了起来,让人与物、物与物之间的“距离”又更近一步,随着“万物互联”的应用领域越来越丰富,在未来,传感器将会更普遍地运用到各行各业,走进大家的工作、生活与娱乐等场景中。
