干货|高精度电流电压测量仪使用指南
时间：
2021-02-06作者：安服优
开发的小伙伴们，告诉大家一个好消息，我们经过几个月的打磨，又重磅推出了一款便携式高精度带屏显示的电流电压测量工具—安服优高精度电流电压测量仪。喏，就是下面这个宝贝

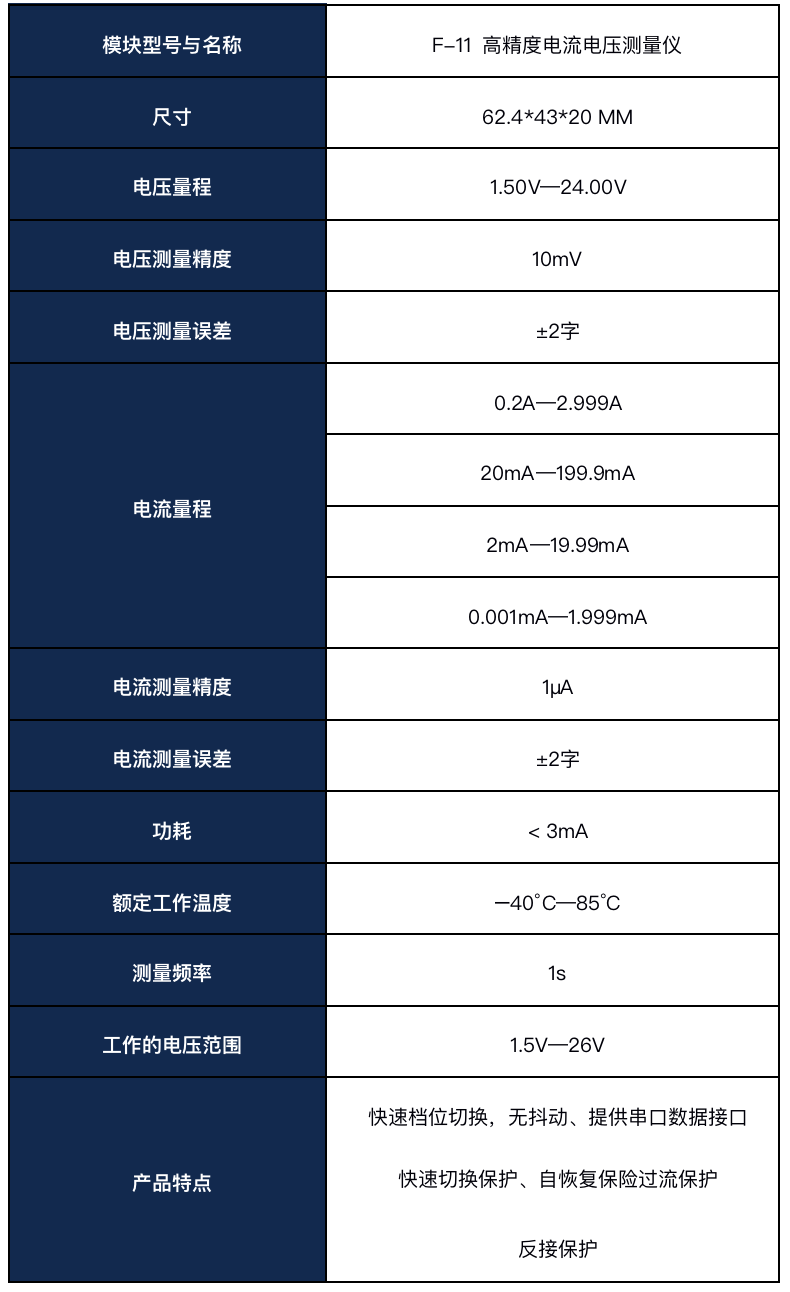

看过这个表格，估计小伙伴们对这款产品也有一些了解了，接下来，小编先行体验了一下这款产品，也顺便给小伙伴们介绍一下这款产品的使用方法。

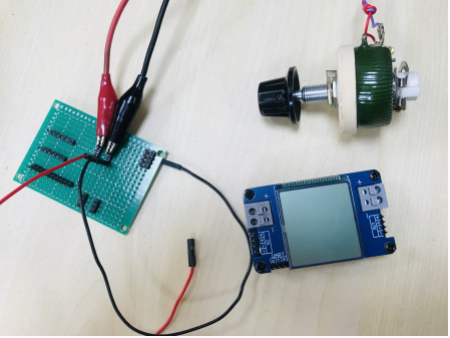

第一步，准备电源和待测量电流电压功率的电子产品，小编使用的是一款直流电源，待测量的负载是一个25W，10欧的电位器，将他们如下摆放：

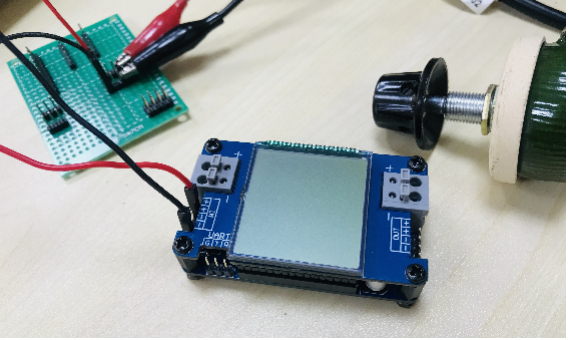

先将电源接在测量仪的左侧IN端，这里提供两种接口，一种是弹簧式接线端子，这种适用于电流大，电源线相对较粗的时候，另一种是2.54mm的排针，在接的时候电源正极接 + ，电源负极接 – （虽然有反接保护，但是还是尽量不要反接，此处敲黑板）。这次由于测量的电流较小，所以小编选用的方式是接排针。

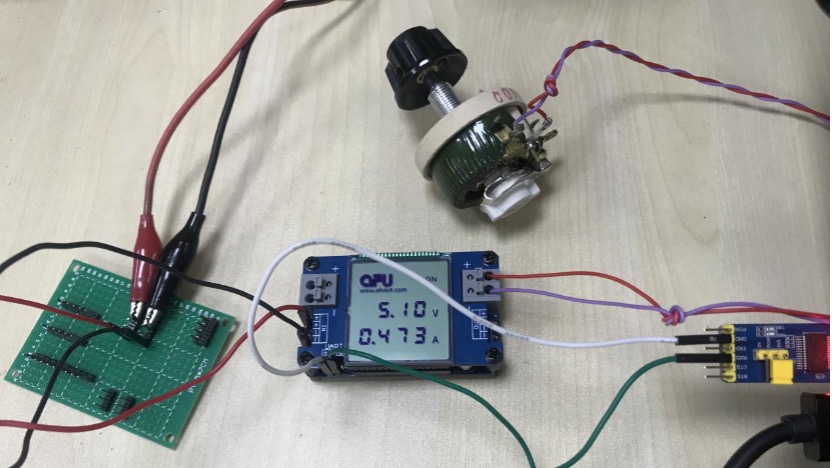

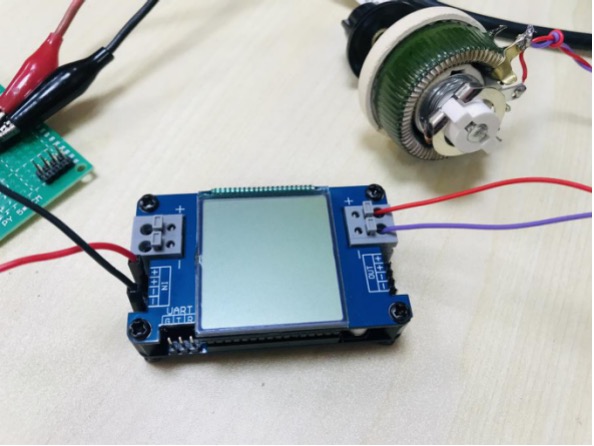

然后，将待测量的一端接在测量仪的右侧OUT端，这里同样也是两种接口可以选择。

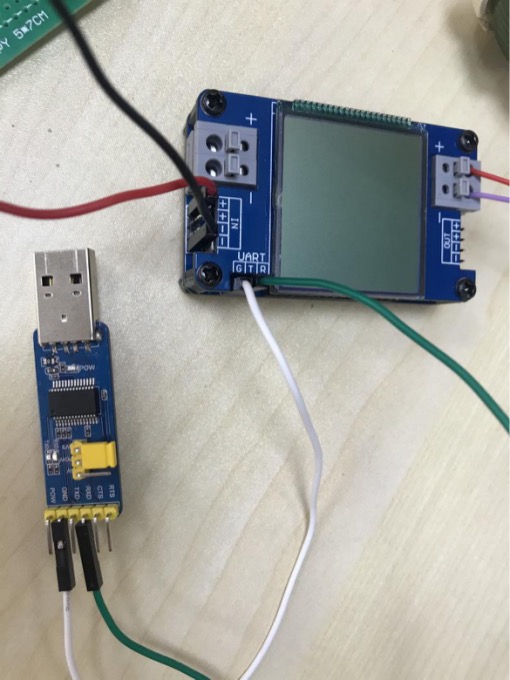

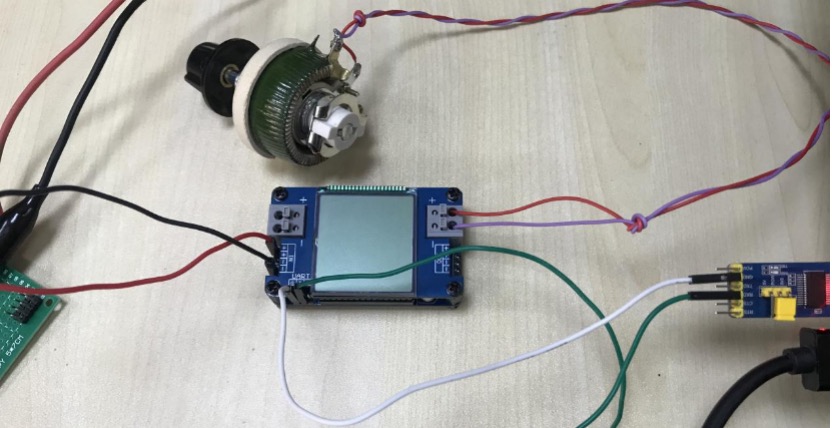

接下来如果需要串口数据在上位机查看的话，需要准备一个串口工具，小编使用的是我司生产的F-2 FT232 USB转串口，杜邦线用的也是我司出的硅胶杜邦线（柔软，端子接触紧凑，如果有需要以上这两款产品的小伙伴可以留言要购买链接哟~），然后将串口的GND与测量仪的GND相连，串口的RX与测量仪的TX相连，如下：

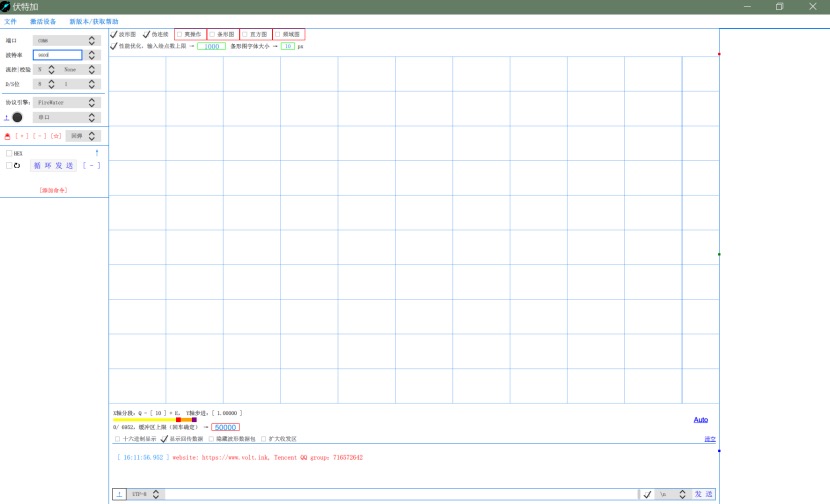

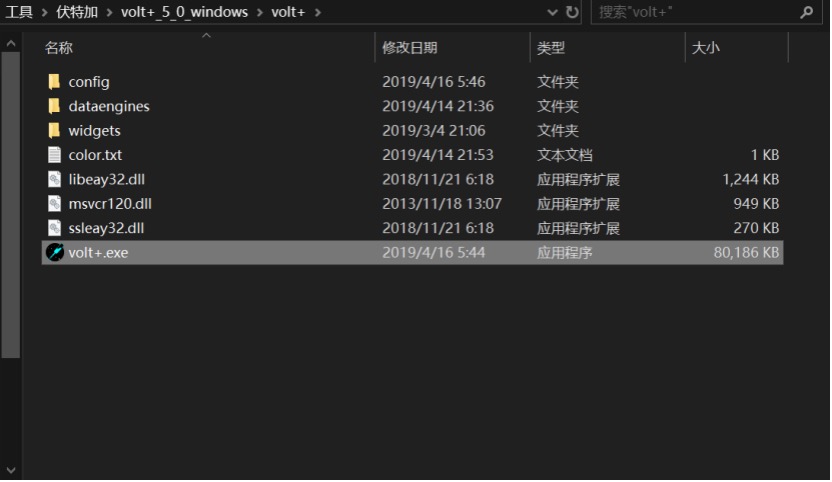

然后，找到上位机软件——伏特加，这个要是没有可以在这个公众号【嵌入式大杂烩】里面获取，（在后台回复关键词：伏特加，进行获取）。双击打开伏特加软件：
将1设置成串口模式，随后选择3的端口，小编使用的是com12，2的波特率设定成38400。

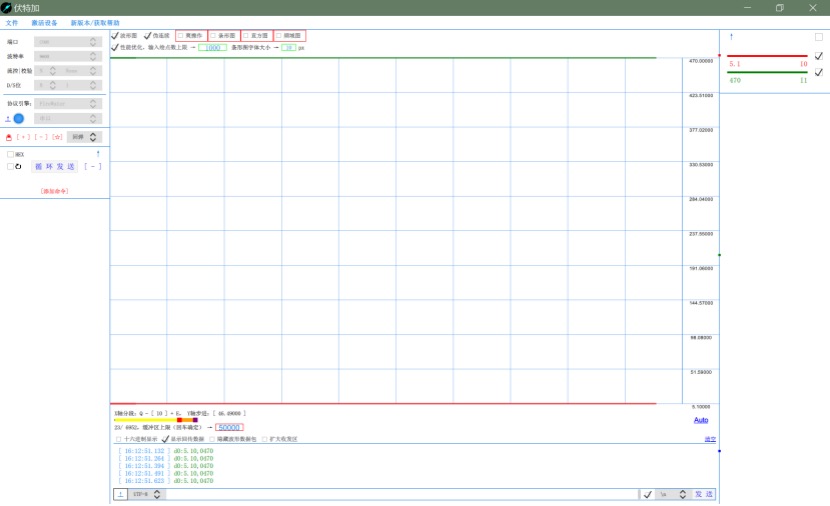

点击黑色原点，就可以看到打开串口接收到的数据了。数据以曲线的方式展现，在下方也有接受到的数据和时间。
话不多说，上视频
好了，介绍到这里，大家基本会使用这款开发工具了吧，如果还有什么问题的话大家也可以在文章下方留言，或者加安服优的技术支持QQ群（832129167），群里面会有专业的技术人员回答大家的问题哦~
