说说这些把人绕晕的串口通信（232，485，422）
时间：
2021-06-22作者：安服优
什么是串口通信？
串行接口是一种可以将接收来自CPU的并行数据字符转换为连续的串行数据流发送出去，同时可将接收的串行数据流转换为并行的数据字符供给CPU的器件。一般完成这种功能的电路，我们称为串行接口电路。

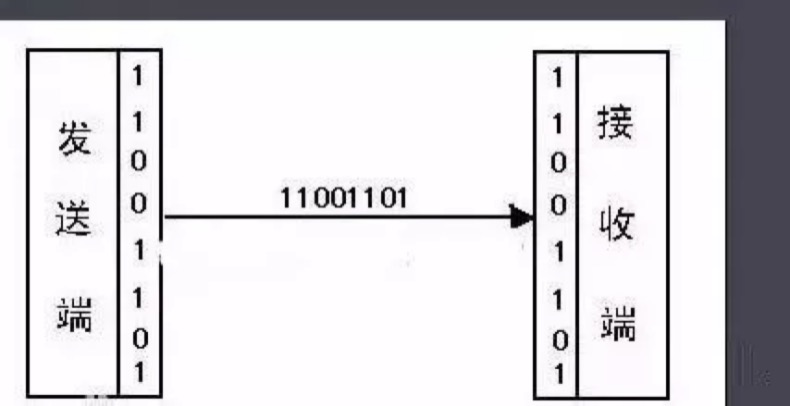

串口通信（Serial Communications）的概念非常简单，串口按位（bit）发送和接收字节的通信方式。数据传输一般都是以字节传输的，一个字节8个位。拿一个并行通信举例来说，也就是会有8根线，每一根线代表一个位。一次传输就可以传一个字节，而串口通信，就是传数据只有一根线传输，一次只能传一个位，要传一个字节就需要传8次，串口通信就是把数据串在一根线上传输，所以就叫串口。
与异步通信相对的就是同步通信了。同步通信一般是指有一个时钟信号进行数据信号同步。同步通信对接收方来说就相对简单一些。因为有时钟信号在，每一个高低电平变化一下，就去取一下数据就行了。通信速率可以由发送方或者说是主站设备进行控制。通信速度也相对比串口通信快很多。但是为什么很多设备，屏和plc，控制器不采用这种方式，都使用串口呢。那么，在很多设备上，不方便接太多线，比如接8根数据线，也不方便接同步时钟信号（这个后面再说），于是一种异步串行通信就诞生了。
相对来说，异步串口通信，就只需要一根线就可以发送数据了。在对速率要求不高的情况，使用一根线发送数据是带来大大的方便和实用价值的。
串口通信主要为分232，485，422 通信三种方式。
２３２

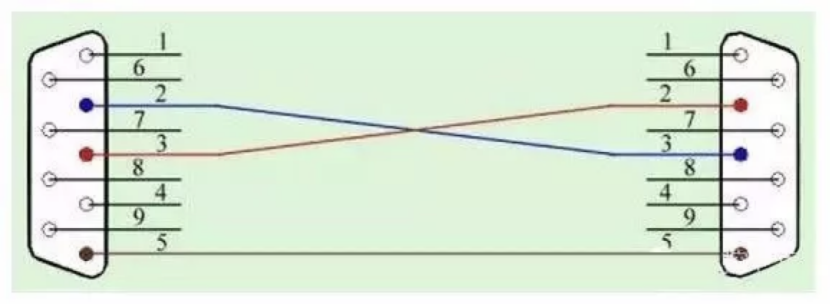

232 通信主要是由RX,TX,GND三根线组成。RX与TX，TX接RX，GND接GND。这样还是比较好理解吧。因为发送和接收分别是由不同的线处理的，也就是能同时发送数据和接收数据，这就是所谓的全双工。
４８５

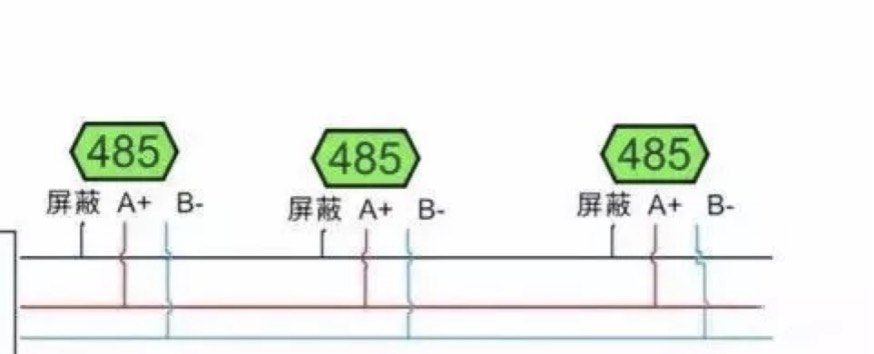

485是为了解决232通信距离的问题。原理什么之类的就不多讲了。反正232通信距离就是不长。485主要是以一种差分信号进行传输，只需要两根线，+,-两根线，或者也叫A，B两根线。A，B两根线的差分电平信号就是作为数据信号传输。那么问题来了，那是不是就没有RX和TX的概念了。是的，发送和接收就不能分开了。发送和接收都是靠这两根的来传输，也就是每次只能作发送或者只能作接收，这就是半双工的概念了，这在效率上就比232弱很多了。就像对讲机一样，经常是某个人讲完之后，都要说一个over，确保当前说完了，等待对方回复。
485就是这样牺牲了232全双工的效率来达到自己传输距离远的代价。那有没有即保留了232的全双工，又可以像485这样提高传输距离呢，于是，422出来了。
４２２

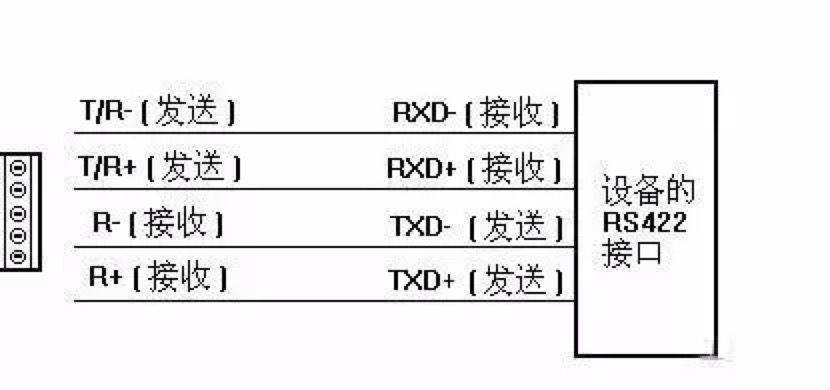

422呢，有些标注为485-4。而485就标注为485-2。有什么区别呢。就是为了好记呢。485-2就是2根线。485-4就是4根线。422就是把232的RX分成两根线，RX+，RX-，把TX分成TX+,TX-。这样就可以同时发送和同时接收了，还可以像485这样，有较远的传输距离。可是这样一种很有优势的通信方式，为什么大家却用的不多呢。优优觉得应该是：线太多了。绕来绕去的乱麻接线想想就脑阔疼，超过3根线就头晕。搞个通信还需要接这么多线，什么TX,RX，正啊负啊，交换来交换去。
好了，本期关于串口通信的基本分享就到这里吧，我们下期再见。

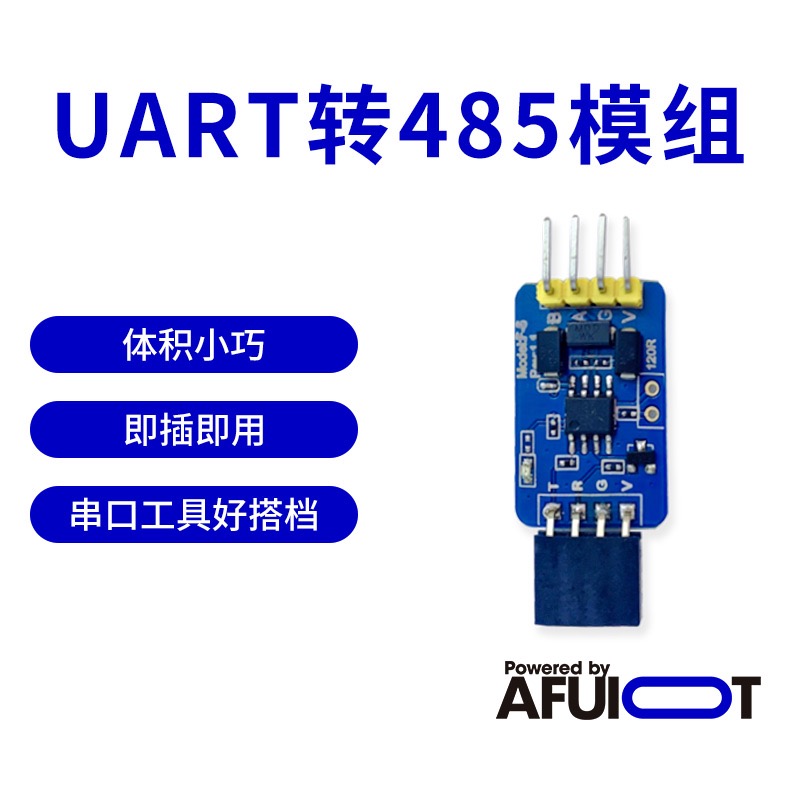

如有以上两款串口购买需求的小伙伴，欢迎点击以下两个链接进入：
